　　高考物理实验复习题及答案：电阻的测量

　　11．有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：

　　电压表V(量程0～10 V，内电阻约20 kΩ) ;

　　电流表A，（量程0～500 mA，内电阻约20Ω);

　　电流表A，（量程0～300 mA，内电阻约4Ω) ;

　　滑动变阻器R，（最大阻值为10Ω，额定电流为2 A) ;

　　滑动变阻器R2（最大阻值为250Ω，额定电流为0.1 A);

　　直流电源E（电动势为9V，内电阻约为0. 5Ω);

　　开关及若干导线．

　　实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I－U图线．

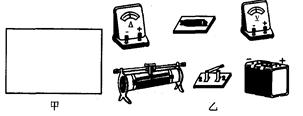

　　(1)电流表应选用．(2）滑动变阻器选用（选填器材代号）). (3)请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路．


　　答案：(1 )A1(2)R1(3）电路图如图所示


　　14．某同学测量一只未知阻值的电阻．

　　(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示，请你读出其阻值大小为，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？

　　答____________。

　　(2)若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5 kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．

　　(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将（填“大于”、“小于”或“等于”）被测电阻的实际阻值．


　　答案：

　　(1)1. 0 KΩ将选择开关打到“×100”挡；将两表笔短接，调节调零旋钮，进行欧姆挡调零；再将被测电阻接到两表笔之间测量其阻值并读出读数；测量完毕将选择开关打到“OFF”挡．

　　(2）如图8所示．(3）大于．

www.170xue.com

　　15．利用如图所示电路测量一量程为300 mV的电压表的内阻RV， RV约为300Ω．某同学的实验步骤如下：

　　①按电路图正确连接好电路，把滑动变阻器R的滑片P滑到a端，闭合开关S2，并将电阻箱R0的阻值调到较大；

　　②闭合开关S1，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；

　　③保持开关S1闭合和滑动变阻器滑片P的位置不变，断开开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的一半；读出此时电阻箱R0的阻值，即等于电压表内阻RV.

　　实验所提供的器材除待测电压表、电阻箱（最大阻值999. 9Ω)、电池（电动势约1. 5 V，内阻可忽略不计）、导线和开关之外，还有如下可供选择的实验器材：

　　A.滑动变阻器（最大阻值150Ω);

　　B.滑动变阻器（最大阻值10Ω）;

　　C.定值电阻（阻值约20Ω) ;

　　D.定值电阻（阻值约200Ω).

　　根据以上设计的实验方法，回答下列问题：

　　(1)为了使测量比较精确，从可供选择的实验器材中，滑动变阻器R应选用．定值电阻R‘应选用_____（填序号）

　　(2)对于上述测量方法，从实验原理分析可知，在测量无误的情况下，实际测出的电压表内阻的测量值R测真实值RV(填“大于”、“小于”或“等于”），且在其他条件不变的情况下，若R越大，其测量值R测的误差就越___（填“大”或“小”）．

　　答案：(1 )BC(2）大于小

　　16．某同学为了测电流表A的内阻精确值，有如下器材：

　　电流表A1（量程300 mA，内阻约为5Ω);

　　电流表A2（量程600 mA，内阻约为1Ω) ;

　　电压表V（量程15 V，内阻约为3 kΩ) ;

　　定值电阻R0 (5Ω) ;

　　滑动变阻器R1(0～10Ω，额定电流为1 A);

　　滑动变阻器R2(0～250Ω，额定电流为0. 3 A) ;

　　电源E（电动势3 V，内阻较小）．

　　导线、开关若干．

　　(1)要求电流表 A1的示数从零开始变化，且多测几组数据，尽可能的减少误差．在如图所示线框内画出测量用的电路图，并在图中标出所用仪器的代号___．

　　(2)若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1 =___；式中各符号的意义是___。

　　答案：

　　(1）电路如图所示

　　(2 )　　

　　I1、I2分别为电流表示数，R0是定值电阻大小．

　　18．在把电流表改装为电压表的实验中，提供的器材有①电流表（量程0～100A，内阻几百欧），②标准电压表（量程0～3 V)，③电阻箱（0～9 999Ω) ，④电阻箱（0～99 999Ω)，⑤滑动变阻器（0～50Ω，额定电流1. 5 A)，⑥电源（电动势6 V，有内阻），⑦电源（电动势12 V，无内阻），⑧开关两只，导线若干．


　　(1)该实验首先要用半偏法测定电流表的内阻．如果采用如图所示的电路测定电流表的内电阻并且要想得到较高的精确度，那么从以上给出的器材中，可变电阻R1应选用，可变电阻R2应选用，电源应选用（填器材前的序号）．

　　(2)如果测得电流表A的内阻为800Ω要把它改装为量程为0～3 V的电压表，则改装的方法是给电流表串联一个阻值为Ω的电阻．


　　(3)如图甲所示器材中，一部分是将电流表改装为电压表所需的，其余是为了把改装成的电压表跟标准电压表进行校对所需的．在图88乙的方框中画出改装和校对都包括在内的电路图（要求对。-3 V的所有刻度都能在实验中进行校对）；然后将器材实物按以上要求连接成实验电路．

　　答案：(1)④③⑥(2)29200(3）如图所示

　　19．光电管在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一，如图所示电路为其模拟电路，其中A为光电管，B为电磁继电器，C为照明电路，D为路灯，请连成正确的电路，达到日出路灯熄、日落路灯亮的效果．

　　答案：如图所示

　　20．图甲所示电路称为惠斯通电桥，当通过灵敏电流计G的电流Ig=0时，电桥平衡，可以证明电桥的平衡条件为：

[1] [2]  下一页
